1. Úvod
Reaktor pohyblivého lože biofilmu (MBBR) se stal základní technologií v moderním čištění odpadních vod díky své vysoké účinnosti, kompaktnímu designu a provozní flexibilitě . Nicméně v návrhu systému MBBR, však, návrh systému MBBR,Výběr metody pohybu mediálního (biofilmu)-Arerace (provzdušňovací disky) nebo mechanické míchání (mechanické mixéry)-Vlastní ovlivňuje účinnost léčby, spotřebu energie a provozní náklady .
Tento článek poskytuje komplexní analýzu dvou metod pohonu z více perspektiv, včetněTechnické principy, srovnání výkonnosti, nákladová efektivita a scénáře aplikací, zatímco nabízí vědecké rozhodnutí-makin 1. Úvod
Reaktor biofilmu pohyblivého lože (MBBR) se stal základní technologií v moderním čištění odpadních vod díky jeho vysoké účinnosti, kompaktnímu designu a provozní flexibilitě . Nicméně v MBBBR System Design, výběr média (biofilmový nosič) Metoda pohybu (aerací) nebo a propojené a operační a operační a operační a operační a operace) nebo aeraci), a operace a operace a operace a operace a operace a operace a operace a operace a operace a operace a operace a operace a operace a operace a operace a operace a operace a operace a operace a operace a operace a operují. Náklady .
Tento článek poskytuje komplexní analýzu dvou metod pohonů z více perspektiv, včetně technických principů, srovnání výkonu, nákladové efektivity a scénářů aplikací, a zároveň nabízí vědecký rozhodovací rámec, který pomáhá inženýrům optimalizovat návrh systému MBBR .
2. Technické principy a pracovní mechanismy

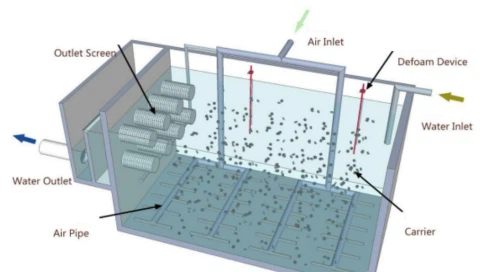

2.1 provzdušňovací pohon (provzdušňovací disky)
Princip: Jemné bubliny (1-3 průměr mm) jsou uvolňovány z difuzorů namontovaných na spodní části, což generuje pohyb vzestupné tekutiny na pozastavení a distribuci nosičů biofilmu rovnoměrně .
Klíčové funkce:
- Integrovaný přenos a míchání kyslíku: Bubliny poskytují jak míchací energii, tak přímé rozpouštění kyslíku (DO), což je ideální pro aerobní procesy (E . G ., odstranění BOD, nitrifikace) .
- Charakteristiky toku: Vytváří cirkulaci víru, ale může mít mrtvé zóny (zejména při vysokých rychlostech nosiče) .
- Řízení smykové síly: Nízké otěru<0.1 N/m²) due to gentle bubble dynamics, ensuring long-term carrier stability.
Aplikace:
- Mělké tanky (menší nebo rovné 5 m) v aerobních zónách .
- Procesy vyžadující simultánní oxygenaci a míchání (e . g ., městské odpadní vody/odstranění dusíku) .
2.2 Mechanické míchání (mechanické mixéry)
Princip: Oběžné kolo poháněné motorem generují axiální/radiální toky, aby násilně zavěsily nosiče .
Klíčové funkce:
- Čisté hydraulické míchání: Žádný přenos kyslíku; Vyžaduje samostatné provzdušňovací systémy (E . g ., hluboko tank nebo jet provzdušňovače) .
- Charakteristiky toku: Superior mixing efficiency, suitable for deep tanks (>5m) nebo nepravidelné tvary reaktoru (e . g ., anoxické/anaerobní zóny) .
- Vyšší smyková síla: Mechanická opatření oběžného kola může způsobit, že biofilmové skluzy (0 . 5–2 n/m²), což vyžaduje návrhy kočárku s nízkým střihem.
Aplikace:
- Deep tanks (>5m) nebo anoxické/anaerobní zóny (e . g ., deditrifikace) .
- Projekty citlivé na energii (míchání spotřebovává výrazně méně energie než provzdušňování) .
3. Porovnání výkonu klíčů
|
Metrický |
Provzdušňovací jednotka |
Mechanické míchání |
Vědecký základ |
|
Spotřeba energie |
Vysoká (0,5–0,7 kWh/m³; provzdušňování dominuje spotřebě energie rostlin) |
Nízká (0,2–0,3 kWh/m³) |
Zprávy o energii EPA |
|
Uniformita distribuce nosiče |
Mírný (závislé na bublinách, potenciální mrtvé zóny) |
Vysoká (nucené míchání, CFD-ověřeno) |
Vodní výzkum (2020) |
|
Smyková síla (riziko otěru) |
Nízký (<0.1 N/m², bubble-induced) |
Vysoká (0,5–2 n/m², indukované oběžné kolo) |
Engineering bioprocess (2019) |
|
Adaptabilita hloubky |
Omezeno na méně nebo rovné 5m (omezení rychlosti bublin) |
Neomezené (případy v reálném světě až 20 metrů) |
ASCE MBBR Design Standards |
|
Kapacita přísunu kyslíku |
Direct Do Supply (větší nebo rovna 2 mg/l) |
Vyžaduje samostatné provzdušňování |
Studie přenosu kyslíku (KLA) |
|
Složitost údržby |
Ucpávání difuzéru (roční čištění) |
Mechanické opotřebení (výměny ložiska/těsnění každé 3–5 let) |
Průmyslová data O&M |
4. nákladová efektivita (analýza životního cyklu)
|
Typ nákladů |
Provzdušňovací jednotka |
Mechanické míchání |
|
Kapitálové náklady |
Nízká (není nutný žádný mixér) |
Vysoká (mixer + záložní jednotky) |
|
Provozní energie |
Vysoká (0,5–0,7 kWh/m³) |
Nízká (0,2–0,3 kWh/m³) |
|
Náklady na údržbu |
Střední (čištění difuzoru) |
Vysoká (mechanické opravy dílů) |
|
10- Rok Celkové náklady |
Vyšší (energeticky dominantní) |
Nižší (odpisy dominantní zařízení) |
Poznámka: V oblastech s vysokou elektrárnou je mechanické míchání dlouhodobější, zatímco aerace může být výhodnější pro procesy náročné na kyslík .
5. Výběrový rámec
5.1 Strom rozhodnutí
Požadavky na procesy:
Aerobní (potřeby do) → prioritizovat provzdušňování .
Anoxic/anaerobic (e . g ., denitrification) → Prioritizujte míchání .
Geometrie nádrže:
Hloubka menší nebo rovná 5m → provzdušňování životaschopné .
Depth >5m → Mechanické míchání povinné .
Energy vs . Nákladové kompromisy:
Vysoké náklady na elektřinu → nakloňte se k míchání .
Minimalizace složitosti systému → nakloňte se k aeraci .
5.2 Hybridní řešení
Pro specializované případy (e . g ., Deep Aerobic Tanks), kombinujte:
Spodní mechanické míchání(Zajišťuje zavěšení dopravce) .
Horní jemná prodloužení(poskytuje do) .
6. Trendy budoucí optimalizace
Provzdušňování: Aerace nanobubble, kontrola zpětné vazby Smart Do zpětné vazby .
Míchání: Míchačky magnetického pohonu (nulové mechanické opotřebení), oběžné kolo optimalizované CFD
7. Závěr
ProvzdušňováníVyniká v mělkých aerobních nádržích s integrovanou oxygenací, ale spotřebovává více energie .
Mechanické míchánívyhovuje hlubokým/anoxickým aplikacím s nižším spotřebou energie, ale vyžaduje samostatné provzdušnění .
Konečný výběrMusí vyvážit procesní potřeby, návrh nádrže a náklady na životní cyklus, potenciálně přijímat hybridní systémy .
Stáhněte siTechnický průvodce výběrem jednotky MBBRpro podporu specifickou pro projekt: www . juntaiplastic . com
Reference:
- Technologický list Technologie EPA (MBBR) .
- CFD modelování hydrodynamiky MBBR, výzkum vody (2020) .
- Test Abrasion BioFilm Carrier, BioProcess Engineering (2019) .
