Věda za úhlem 60 stupňů v usazovácích trubek: Principy optimalizace a alternativní konfigurace

Základní hydraulické principy, kterými se řídí sklon usazováku trubek

TheÚhel sklonu 60 stupňůběžně používané v instalacích usazováků trubek představuje pečlivě optimalizovaný technický kompromis, který vyvažuje mnoho konkurenčních hydraulických, provozních a praktických aspektů. Jako specialista na čištění odpadních vod s rozsáhlými zkušenostmi s navrhováním sedimentačních systémů mohu potvrdit, že tento specifický úhel se stal průmyslovým standardem díky desetiletím empirického testování a teoretické analýzy spíše než svévolnému výběru. Proces optimalizace zahrnuje složité interakce mezi rychlostmi usazování částic, charakteristikami proudění kalu a schématy hydraulické distribuce, které společně určují celkovou účinnost procesů separace pevných-kapalin.

Jádrem funkce usazováku trubek je „princip sedimentace v malé hloubce", který uvádí, že zkrácení usazovací vzdálenosti dramaticky zlepšuje účinnost separace. Když jsou trubky nakloněny pod úhlem 60 stupňů, efektivní usazovací vzdálenost se stává vertikálním průmětem průměru trubky, což typicky snižuje tento kritický parametr z několika metrů u konvenčních usazováků na pouhých 50-100 milimetrů. Toto geometrické uspořádání vytváří prostředí, kde se částice musí usazovat pouze na této zkrácené ploše, než se dostanou do kontaktu s kalem. úhel specificky optimalizuje vztah mezi rychlostí toku vody směrem nahoru a rychlostí klouzání nahromaděných pevných látek směrem dolů, čímž vytváří stabilní protiproudý pohyb, který zabraňuje resuspenzi a zároveň maximalizuje kapacitu ošetření.

Hydraulické chování uvnitř nakloněných trubek zahrnuje složitou dynamiku tekutin, kde musí být udržovány podmínky laminárního proudění, aby bylo možné předvídat gravitační usazování. Při 60 stupních složka gravitace působící rovnoběžně s povrchem trubky poskytuje dostatečnou sílu k iniciaci a udržení klouzání kalu, aniž by byly vyžadovány nadměrné délky trubky nebo vytváření nestabilních podmínek proudění. Tento specifický úhel vytváří optimální rovnováhu, kde je vertikální usazovací vzdálenost minimalizována při zachování účinných samočisticí-schopností. Kromě toho výpočetní studie dynamiky tekutin prokázaly, že 60 stupňů představujesladká tečkakde energetické ztráty v důsledku tření zůstávají přijatelné při dosažení téměř ideálních podmínek sedimentace pro většinu běžných aplikací odpadních vod.

Srovnávací analýza úhlů sklonu: Proč převládá 60 stupňů

Fyzika pohybu kalu v různých úhlech

Thekalový posuvný mechanismuspředstavuje jeden z nejkritičtějších faktorů ovlivňujících volbu optimálního úhlu sklonu. Při úhlech menších než 45 stupňů se složka gravitační síly rovnoběžná s povrchem trubky stává nedostatečnou k překonání třecích a adhezních sil, což má za následek postupné hromadění kalu, které nakonec snižuje výkon. Laboratorní pozorování potvrzují, že při 30- náklonu se kal začne hromadit během několika hodin provozu, zatímco při 40 stupních dochází k akumulaci během několika dní. Přechod na spolehlivé samočištění nastává mezi 50-55 stupni, přičemž 60 stupňů poskytuje pohodlnou rezervu nad touto prahovou hodnotou a zároveň se vyhne nevýhodám strmějších úhlů.

Naopak úhly přesahující 60 stupňů představují různé provozní problémy. Při 70 stupních a výše zvýšená vertikální složka usazování částic ve skutečnosti snižuje účinnost, protože částice musí překonat téměř celý průměr trubky, než se dotknou povrchu. Navíc strmější úhly vytvářejí vyšší rychlosti kalu směrem dolů, což může narušit jemné podmínky laminárního proudění v trubkách, což způsobuje turbulence, které resuspendují jemnější částice. Úhel 60 stupňů tedy představujerovnovážný bodkde jak účinnost usazování, tak odstraňování kalu jsou současně optimalizovány pro nejširší rozsah aplikací a charakteristik částic.

Hydraulická účinnost v celém úhlovém spektru

Thecharakteristiky distribuce prouděnív trubkových usazovácích se výrazně liší s úhlem sklonu, což přímo ovlivňuje celkový výkon systému. V mělčích úhlech (30-45 stupňů) vytváří snížená vertikální výška nižší rychlosti proudění směrem nahoru, což by teoreticky mělo zlepšit usazování; tato výhoda je však kompenzována zvýšenou nestabilitou toku a zranitelností vůči proudům s hustotou, které vytvářejí preferenční cesty toku. Mezi 55-65 stupni hydraulické studie prokázaly nejstabilnější distribuci proudění s minimálními změnami rychlosti v průřezu, což zajišťuje rovnoměrné využití veškeré dostupné plochy usazovacího povrchu.

Vztah mezi úhlem sklonu a efektivní usazovací plochou sleduje trigonometrickou funkci, kde promítaná horizontální plocha klesá jako kosinus úhlu. Zatímco sklon 30-stupňů poskytuje přibližně 86% teoretické maximální usazovací plochy (cos30 stupňů =0.866), praktické zkušenosti ukázaly, že provozní nevýhody převažují nad touto teoretickou výhodou. Úhel 60-stupňů (cos60 stupňů =0.5) ​​poskytuje optimální kompromis, kde je zmenšená účinná plocha více než kompenzována zlepšenou hydraulickou stabilitou a samočisticí schopností. To vysvětluje, proč systémy navržené pod úhlem 60 stupňů trvale překonávají mělčí i strmější konfigurace v dlouhodobých provozních scénářích, přestože teoretické výpočty naznačují opak.

Tabulka: Výkonnostní charakteristiky usazováků trubek při různých úhlech sklonu

Alternativní konfigurace a jejich specifické aplikace

Upravené úhlové návrhy pro specializované aplikace

Zatímco 60stupňová norma platí pro většinu obecných aplikací odpadních vod, specifické scénáře to vyžadujíalternativní úhlové konfiguracekteré optimalizují pro konkrétní provozní omezení. Pro aplikace s předúpravou s výjimečně vysokým obsahem pevných látek (přesahujícím 1000 mg/l) se mělký úhel 45-stupňů někdy ukázal jako výhodný, přestože vyžaduje častější čisticí cykly. Zvýšená efektivní usazovací plocha pod tímto úhlem poskytuje dodatečnou kapacitu pro zvládnutí extrémního toku pevných látek, přičemž často jsou integrovány mechanické čisticí systémy, které řeší omezení samočisticí-. Tyto konfigurace obvykle využívají materiály s vyšší zátěží a zesílené podpěry, aby vydržely zvýšené hromadění kalu mezi čisticími cykly.

Naopak u aplikací upřednostňujících výjimečnou kvalitu odpadních vod před kapacitou čištění mohou strmější úhly 65-70 stupňů poskytnout okrajová zlepšení v odstraňování zákalu pro pomalé-usazování vloček. Snížená efektivní usazovací plocha při těchto úhlech je kompenzována delšími retenčními časy, které umožňují úplnější oddělení téměř neutrálních vztlakových částic. Tyto instalace obvykle pracují při snížených rychlostech hydraulického zatížení (1,0-1,5 m³/m²·h oproti standardním 1,5-3,0 m³/m²·h), aby vyhovovaly méně účinné geometrii. Takové specializované konfigurace ukazují, že zatímco 60 stupňů představuje pro většinu aplikací optimum, specifické okolnosti mohou ospravedlnit odchylku od této normy.

Inovace proměnných{0}}úhlů a zakřivených povrchů

Nedávné technologické inovace zavedlynastavitelné-úhlové usazovače trubekkteré umožňují provozní optimalizaci v reakci na měnící se podmínky kvality vody. Tyto systémy obsahují mechanické nastavovací mechanismy, které operátorům umožňují upravit sklon mezi 45-70 stupni na základě údajů o výkonu v reálném čase. I když tyto systémy zvyšují složitost a náklady, poskytují cennou flexibilitu pro čistírny odpadních vod, které zažívají významné sezónní výkyvy v charakteristikách přítoku nebo ty, které pracují s více zdroji vody s různými požadavky na čištění. Provozní údaje shromážděné z těchto instalací dále potvrzují, že nastavení 60 stupňů poskytuje optimální výkon za průměrných podmínek, přičemž úpravy se obvykle provádějí pouze pro specifické dočasné okolnosti.

Další nově vznikající inovace zahrnujezakřivené-povrchové osadníkykteré zcela eliminují diskrétní úhlový výběr. Tyto systémy využívají speciálně tvarované povrchy s plynule proměnným zakřivením, které teoreticky optimalizují trajektorii usazování v celé průtokové dráze. I když je koncept slibný, tyto návrhy zavádějí složitost výroby a musí ještě prokázat jasné výkonnostní výhody dostatečné k ospravedlnění jejich prémiových nákladů ve většině aplikací. Jednoduchost a prokázaná účinnost standardní konfigurace 60{4}}ploché desky-s úhlem 60 stupňů z ní i nadále činí preferovanou volbu pro velkou většinu instalací, zejména pokud jsou do rozhodovací matice započítány náklady na životní cyklus.

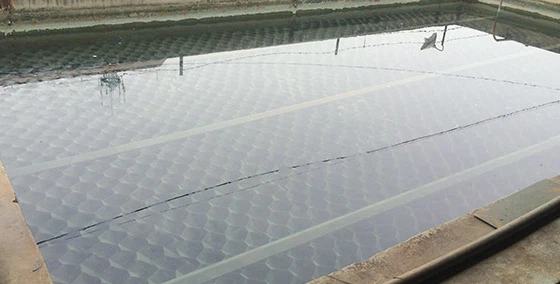

Praktické aspekty implementace pro volbu optimálního úhlu

Faktory ovlivňující výběr úhlu-stránky

Teoretická převaha úhlu 60 stupňů musí být vyhodnocena protipraktická implementační omezeníkteré se liší mezi instalacemi. Dostupný vertikální prostor často představuje určující faktor, přičemž strmější úhly vyžadují menší horizontální plochu, ale větší světlou výšku. Pro dodatečné vybavení ve stávajících sedimentačních nádržích s omezenou vertikální světlostí mohou být nutné úhly až 50 stupňů, a to i přes omezenou samočisticí schopnost. V těchto scénářích vylepšené čisticí systémy nebo častější plány údržby kompenzují ne-ideální geometrii, což ukazuje, jak praktická omezení někdy převažují nad teoretickým optimem.

Charakteristiky suspendovaných látek svým působením významně ovlivňují volbu optimálního úhlureologie kalu. Lehké, načechrané vločky typické pro procesy biologického čištění obecně vyžadují strmější úhly (60-65 stupňů), aby se zajistilo spolehlivé klouzání, zatímco hustší minerální částice běžné v průmyslových aplikacích mohou účinně klouzat v mělčích úhlech (55-60 stupňů). To vysvětluje, proč se různá průmyslová odvětví přirozeně sblížila v mírně odlišných optimálních úhlech na základě jejich specifických charakteristik toku odpadu. Doporučení 60 stupňů platí zejména pro aplikace smíšené komunální odpadní vody, kde pevné látky představují kombinaci organických a anorganických materiálů s různými vlastnostmi usazování.

Důsledky pro výrobu a údržbu

Thekonstrukční požadavkypro podpěry usazováků trubek se výrazně liší s úhlem sklonu, což má dopad jak na počáteční náklady, tak na dlouhodobou-údržbu. Strmější úhly vytvářejí vyšší horizontální přítlačné síly, které vyžadují robustnější podpůrné konstrukce, zejména ve velkých-instalacích. Úhel 60 stupňů představuje praktický kompromis tam, kde standardní konstrukční návrhy poskytují dostatečnou stabilitu bez nutnosti specializovaného inženýrství. Přístup pro kontrolu a údržbu navíc představuje další praktické hledisko, přičemž 60 stupňů poskytuje rozumnou viditelnost na povrch trubek při zachování kompaktních celkových rozměrů.

Z výrobního hlediska je 60-úhel dobře v souladu se standardními rozměry modulu, které optimalizují využití materiálu během výroby. Geometrie běžně dostupného plechového materiálu v kombinaci s účinnými vnořovacími vzory činí 60 stupňů ekonomicky výhodným z hlediska surovin. Tato výrobní efektivita se promítá do úspor nákladů, které dále posilují dominanci tohoto standardního úhlu na trhu. Zatímco alternativní úhly zůstávají technicky proveditelné, ekosystém výrobního zařízení, instalačních postupů a postupů údržby se standardizoval kolem 60 stupňů, což vytváří sebeposilující ekonomické pobídky, které přesahují čistě technické výhody.

Ověřování výkonu a provozní zkušenosti

Dlouhodobá-provozní data s podporou 60stupňového standardu

Desítky letúdaje o provozním výkonuz tisíců instalací po celém světě poskytují přesvědčivé ověření 60stupňového standardu. Komplexní studie porovnávající paralelní čistící soupravy s různými úhly sklonu konzistentně prokazují, že 60stupňové konfigurace dosahují o 5-15 % lepšího odstranění zákalu ve srovnání s mělčími a strmějšími alternativami, když jsou provozovány za stejných podmínek. Ještě důležitější je, že 60stupňové systémy si udržují svou výkonnostní výhodu po delší provozní období s méně častými požadavky na čištění a konzistentnější kvalitou odpadních vod navzdory změnám v charakteristikách přítoku.

Theanalýzu nákladů-na-vlastnictvídále posiluje 60-standard, přičemž tyto systémy vykazují nižší náklady po celou dobu životnosti, a to i přes potenciálně vyšší počáteční investice v některých případech. Snížené požadavky na údržbu, nižší spotřeba chemikálií (díky účinnějšímu zachycování pevných látek) a delší životnost společně převažují nad mírnými rozdíly v investičních nákladech. Tato ekonomická realita vysvětluje, proč technické specifikace stále častěji předvolují 60 stupňů, pokud přesvědčivé faktory specifické pro dané místo neospravedlňují alternativní konfigurace. Kolektivní provozní zkušenosti představují silné ověření teoretických principů, které původně stanovily tento úhel jako průmyslový standard.

Omezení a okrajové podmínky pro standardní aplikaci

Zatímco 60stupňová norma se vztahuje na většinu běžných aplikací, odborníci na léčbu ji musí uznatokrajové podmínkykde se alternativní úhly mohou ukázat jako lepší. U aplikací s extrémně vysokou hydraulickou variabilitou (špičkový-k-průměrný poměr přesahující 3:1) někdy poskytují mírně mělčí úhly 55 stupňů stabilnější výkon při přechodech proudění. Podobně pro odpadní toky s neobvyklými reologickými vlastnostmi, jako jsou ty, které obsahují významné složky olejů a tuků nebo vláknité materiály, může specializované testování určit alternativní optima. Tyto výjimky potvrzují, že zatímco 60 stupňů představuje nejlepší obecné-řešení, složitá souhra fyzických procesů občas vytváří scénáře, kde je odchylka od standardu opodstatněná.

Implementace trubkových usazováků pod jakýmkoli úhlem musí být podpořena vhodnýmpřidružené systémyvčetně správné distribuce přívodu, sběru odpadních vod a mechanismů odstraňování kalu. Dokonce i ideálně úhlové usazováky trubek budou mít horší výkon, pokud jsou tyto nosné prvky špatně navrženy. Komplexní systémový přístup vysvětluje, proč úspěšné implementace důsledně přijímají nejen 60stupňový standard, ale také sadu doplňkových principů návrhu, které společně zajišťují optimální výkon. Tento holistický pohled zabraňuje přílišnému zdůrazňování jediného parametru a zároveň uznává jeho důležitost v širším kontextu léčby.

Budoucí vývoj v sedimentační geometrii

Vznikající výzkum a potenciální inovace

Probíhající výzkum pokračuje ve zkoumánípokročilé geometrické konfiguracekteré by mohly překonat výkon standardních nakloněných desek. Vlnité-povrchy, spirálové dráhy a integrované přepážkové systémy představují aktivní oblasti výzkumu, které se pokoušejí dále optimalizovat konkurenční cíle sedimentační technologie. Přestože jsou tyto inovace slibné v laboratorních podmínkách, čelí značným výzvám v oblasti škálovatelnosti, vyrobitelnosti a-efektivity nákladů, které dosud bránily širokému komerčnímu přijetí. Základní jednoduchost plochého nakloněného povrchu nadále představuje náročné měřítko pro složitější alternativy.

Výpočetní dynamika tekutin umožnila sofistikovanější analýzumikro-hydraulické jevyv usazovácích trubek, což vede k lepšímu pochopení toho, proč konkrétní úhly fungují optimálně za různých podmínek. Tento vylepšený teoretický základ může nakonec podpořit vývoj-optima specifického pro aplikaci, které by mohlo okrajově překonat obecný 60stupňový standard pro konkrétní toky odpadu. Výrobní a skladové výhody standardizovaných součástí však pravděpodobně udrží dominanci 60stupňového standardu v dohledné budoucnosti s vlastními úhly vyhrazenými pro výjimečné okolnosti, kdy výkonnostní výhoda ospravedlňuje dodatečné náklady a složitost.

Trvalá relevance 60stupňového standardu

Navzdory desetiletím technologického pokroku a neustálého výzkumu,60 stupňový sklonsi udržuje svou pozici výchozího standardu pro instalace usazováků trubek v průmyslu vody a čištění odpadních vod. Tento trvalý význam pramení z jeho prokázané schopnosti efektivně vyvážit více konkurenčních cílů v nejširším spektru aplikací. Zatímco specifické okolnosti občas ospravedlňují alternativní konfigurace, 60stupňový úhel i nadále představuje nejbezpečnější volbu pro většinu projektů, kde nejsou k dispozici komplexní data upravitelnosti pro podporu vlastní optimalizace.

Nashromážděné provozní zkušenosti s 60stupňovými usazovači trubek poskytují konstruktérům úroveň předvídatelnosti a spolehlivosti, které se zatím nemohou vyrovnat alternativní konfigurace. Tento rekord v kombinaci s výrobní infrastrukturou optimalizovanou pro tento standard vytváří silné setrvačné síly, které udrží dominanci 60stupňových systémů v dohledné budoucnosti. Zatímco výzkum pokračuje ve zkoumání potenciálně lepších alternativ, praktické výhody tohoto zavedeného standardu zajišťují jeho pokračující rozšíření v komunálních i průmyslových aplikacích na úpravu vody po celém světě.
